HDMI | overdracht via CAT5e/6

4K@30Hz 40 meter | 1080p@60Hz 70 meter | IR | Power Over Cable | EDID | 4:4:4 | HDMI local loop | schroefbare stroomaansluiting | montagebeugel

4K HDMI 1.4 Extender set over CAT6 UTP

Maximale resolutie: 4K@30Hz - 40 meter en 1080p@60Hz - 70 meter

Power over Cable (PoC): receiver krijgt voeding van de transmitter via de CAT6 kabel

Schroefbare stroomaansluiting en geïntegreerde montagebeugel

Extra HDMI poort op de transmitter voor het aansluiten van een scherm bij de transmitter (local loop out)

EDID copy functie

IR extensie: meegeleverde infrarood zender en ontvanger

Verleng een HDMI-signaal met een resolutie van 4K@30Hz over een afstand van 40 meter met de AC7801 HDMI 1.4 extender set. De set ondersteunt Power over Cable (PoC) wat betekent dat de receiver/ontvanger stroom krijgt via de transmitter/zender. Verder heeft de zender nog een extra HDMI-poort voor het aansluiten van een tv/monitor (local loop display). Een infrarood transmitter en receiver zijn meegeleverd voor het bedienen van het bronapparaat met de standaard afstandsbediening. De AC7801 heeft een EDID copy functie en ondersteunt Chroma Sampling 4:4:4. Verder heeft de transmitter een schroefbare stroomaansluiting en geïntegreerde montagebeugels.



4K HDMI signaal verlengen over een afstand van 40 meter via CAT6 UTP

De AC7801 HDMI 1.4 extender set verlengt een HDMI-signaal over een afstand van 40 meter met een resolutie van 4K@30Hz. Verleng het HDMI-signaal met een resolutie van 1080p@60Hz over een afstand van 70 meter.



Sluit een local loop display aan

De transmitter unit heeft een extra HDMI output voor het aansluiten van een lokale tv of monitor. De beelden van het bronapparaat kunnen zo lokaal worden weergegeven op een tv of monitor die wordt aangesloten op de transmitter.



Ondersteunt Power over Cable via CAT

De HDMI extender set ondersteunt Power over Cable (PoC) via CAT6 UTP. Alleen de transmitter/zender heeft stroom nodig. De receiver/ontvanger krijgt stroom via de aangesloten UTP-kabel.



Voorkom onbedoelde loskoppeling van de stroomadapter

De stroomaansluiting op de transmitter (zender) heeft een schroefaansluiting die voorkomt dat de stroomkabel onbedoeld kan worden losgekoppeld.



EDID kopieerfunctie

De EDID kopieerfunctie, ook wel Extended Display Identification genoemd, zorgt voor de resolutiecommunicatie tussen de bron- en uitvoerapparaten. Zonder EDID kunnen de bron- en beeldschermeigenschappen volledig verschillen, wat zorgt voor helemaal geen beelddoorvoer. Met EDID worden de displayeigenschappen aan het bronapparaat doorgegeven voor de beste kwaliteit.

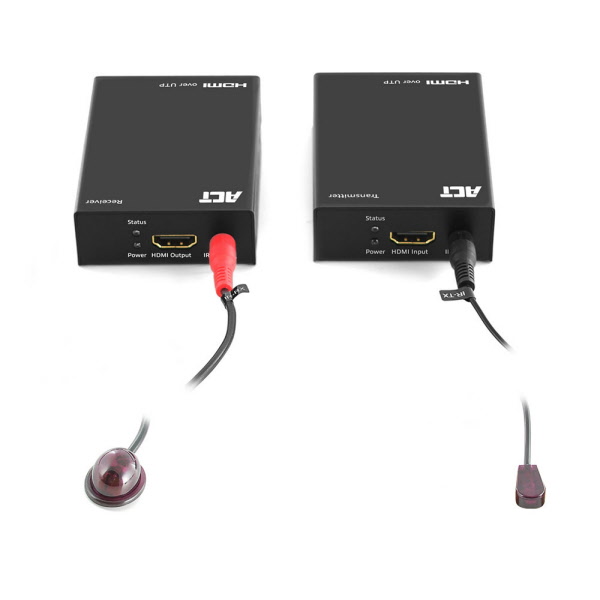

Infrarood bediening via de meegeleverde IR zender en ontvanger

De AC7801 wordt geleverd met een infrarood transmitter en receiver voor het op afstand bedienen van het bronapparaat.

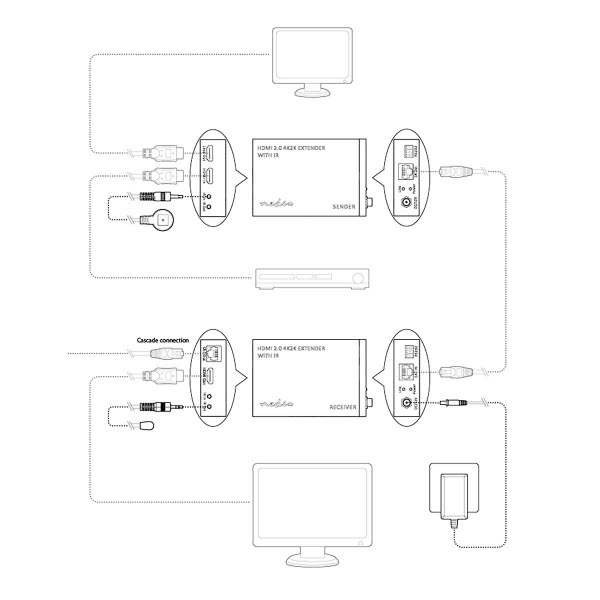

Cascaderen via de local loop HDMI poort

Gebruik de local loop HDMI poort voor het cascaderen naar andere HDMI extenders.



• Productcategorie     HDMI extender sets
• Aansluitingen           HDMI
• Aansluitingen (in)    HDMI A (full-size) female (x1)
• Aansluitingen (uit)   HDMI A (full-size) female (x2)
• Extender categorie  51-100 m
• Max. extensie afstand        70 m
• Extensie over           CATx
• Extensie kabel         CATx (x1)
• Extensie connector RJ45
• Extensie protocol     Eigen
• 4K compatible          Ja
• Max. resolutie @ 30Hz       2160p
• Max. resolutie @ 60Hz       1080p
• Loop-through           Yes
• Video signaal           HDMI
• Ondersteunde functies      EDID, HDCP
• HDCP versie HDCP 1.4
• HDMI specificatie    HDMI High Speed
• Overige signalen     IR
• Voeding        Externe voedingsadapter
• Voedingspecificatie 12.0V DC 1.0A 12.0W
• Bijgeleverd    Power supply
• Infrarood       IR-RX receiver / IR-TX transmitter

4K@60Hz 60 meter | 4K@30Hz 70 meter | 1080p@60Hz 70 meter | 18Gbps | IR | Power Over Cable | EDID | 4:4:4 | HDMI local loop | schroefbare stroomaansluiting | afneembare montagebeugel

4K HDMI 2.0 Extender set over CAT6 UTP

Maximale resolutie: 4K@60Hz - 60 meter, 4K@30Hz - 70 meter en 1080p@60Hz - 70 meter

Power over Cable (PoC): voeding via transmitter of receiver via de CAT6 kabel

Schroefbare stroomaansluiting en afneembare montagebeugel

Extra HDMI poort op de transmitter voor het aansluiten van een scherm bij de transmitter (local loop out)

EDID copy functie

IR extensie: meegeleverde infrarood zender en ontvanger

Verleng een HDMI-signaal met een resolutie van 4K@60Hz over een afstand van 60 meter met de AC7811 HDMI 2.0 extender set. De set ondersteunt bi-directionele Power over Cable (PoC), wat betekent dat de receiver/ontvanger stroom krijgt via de transmitter/zender of juist andersom. De transmitter kan de receiver ook van stroom voorzien. Verder heeft de zender nog een extra HDMI-poort voor het aansluiten van een tv/monitor (local loop display). Een infrarood transmitter en receiver zijn meegeleverd voor het bedienen van het bronapparaat met de standaard afstandsbediening. De AC7811 heeft een EDID copy functie en ondersteunt Chroma Sampling 4:4:4. Verder heeft de transmitter een schroefbare stroomaansluiting en geïntegreerde montagebeugels.



4K@60Hz HDMI signaal verlengen over een afstand van 60 meter via CAT6 UTP

De AC7811 HDMI 2.0 extender set verlengt een HDMI-signaal over een afstand van 60 meter met een resolutie van 4K@60Hz. Verleng het HDMI-signaal met een resolutie van 4K@30Hz of 1080p@60Hz over een afstand van 70 meter.



Sluit een local loop display aan

De transmitter unit heeft een extra HDMI output voor het aansluiten van een lokale tv of monitor. De beelden van het bronapparaat kunnen zo lokaal worden weergegeven op een tv of monitor die wordt aangesloten op de transmitter.



Ondersteunt Power over Cable via CAT

De HDMI extender set ondersteunt bi-directionele Power over Cable (PoC) via CAT6 UTP. De transmitter/zender kan de receiver/ontvanger van stroom voorzien, maar de receiver kan de transmitter ook van stroom voorzien. De stroom gaat via de aangesloten UTP-kabel.



Voorkom onbedoelde loskoppeling van de stroomadapter

De stroomaansluiting op de transmitter (zender) heeft een schroefaansluiting die voorkomt dat de stroomkabel onbedoeld kan worden losgekoppeld.



EDID kopieerfunctie

De EDID kopieerfunctie, ook wel Extended Display Identification genoemd, zorgt voor de resolutiecommunicatie tussen de bron- en uitvoerapparaten. Zonder EDID kunnen de bron- en beeldschermeigenschappen volledig verschillen, wat zorgt voor helemaal geen beelddoorvoer. Met EDID worden de displayeigenschappen aan het bronapparaat doorgegeven voor de beste kwaliteit.



Infrarood bediening via de meegeleverde IR zender en ontvanger

De AC7811 wordt geleverd met een infrarood transmitter en receiver voor het op afstand bedienen van het bronapparaat.



Cascaderen via de local loop HDMI poort

Gebruik de local loop HDMI poort voor het cascaderen naar andere HDMI extenders.



• Productcategorie     HDMI extender sets
• Aansluitingen           HDMI
• Aansluitingen (in)    HDMI A (full-size) female (x1)
• Aansluitingen (uit)   HDMI A (full-size) female (x2)
• Extender categorie  0-50 m
• Max. extensie afstand        50 m
• Extensie over           CATx
• Extensie kabel         CATx (x1)
• Extensie connector RJ45
• Extensie protocol     Eigen
• 4K compatible          Ja
• Max. resolutie @ 30Hz       2160p
• Max. resolutie @ 60Hz       2160p
• Chroma sampling    4:4:4
• Loop-through           Yes
• Video signaal           HDMI
• Ondersteunde functies      EDID, HDCP
• HDCP versie HDCP 2.2
• HDMI specificatie    HDMI High Speed
• Overige signalen     IR
• Voeding        Externe voedingsadapter
• Voedingspecificatie 12.0V DC 1.0A 12.0W
• Bijgeleverd    Power supply
• Kabeltype      CAT6a
• Infrarood       IR-RX receiver / IR-TX transmitter
• Audio output Toslink

Productspecificaties

Transmitter | receiver | IR ondersteuning | 1920x1200@60Hz | Point-to-point | Point-to-multipoint | HDMI local loop

• Verleng een HDMI-signaal over CAT5e en hoger over een afstand tot 150 m
• Ondersteunt point-to-point en point-to-multipoint door het gebruik van meerdere ontvangers
• Extra HDMI output op de zender voor het aansluiten van een extra scherm (local loop out)
• Maximale resolutie 1920x1200@60Hz, ratio 16:10, EDID, 4:4:4, video-encoding H.265, HDCP 1.4
• IR ondersteuning voor het op afstand bedienen van A/V-apparaten
• Extra ontvanger verkrijgbaar: AC7853
• Montagebeugels meegeleverd
• HDMI extender set over IP met point-to-point and point-to-multipoint ondersteuning

De AC7852 HDMI over IP extender set maakt het mogelijk om een HDMI-signaal uit te breiden via CAT5e en hoger. Dit over een afstand van maximaal 150 meter (point-to-point). Sluit tot 253 ontvangers aan in de point-to-multipoint opstelling. De transmitter (zender) heeft een HDMI output voor het aansluiten van een extra scherm. Een infraroodzender- en ontvanger zijn inbegrepen om het bronapparaat op afstand te bedienen. De AC7852 ondersteunt een resolutie van 1920x1200@60Hz, een 16:10 ratio, EDID, Chroma Sampling 4:4:4, video-encoding H.265 en HDCP 1.4. De extender set wordt geleverd met montagebeugels.

Verleng een HDMI-signaal tot 150 meter
De AC7852 HDMI extender set verlengt een HDMI-signaal over een afstand van maximaal 150 meter point-to-point met een resolutie van 1920x1200@60Hz via een CAT5e (en hoger) kabel. Wanneer er een netwerkswitch in een point-to-point en point-to-multipoint situatie gebruikt wordt, zal deze switch Layer 3, Internet Group Management Protocol (IGMP) en Multicast moeten ondersteunen.

Sluit een local loop scherm aan
De transmitter unit heeft een extra HDMI output voor het aansluiten van een lokale tv of monitor. Het beeld van het bronapparaat kan worden weergegeven op een tv of monitor dicht bij de transmitter.

EDID kopieerfunctie
De AC7852 ondersteunt EDID (Extended Display Identification) kopieerfunctie om ervoor te zorgen dat de resolutie correct wordt doorgegeven tussen het bronapparaat en de schermen.

Infraroodbediening via de meegeleverde IR zender en ontvanger
De extender set heeft een infrarood zender en ontvanger voor het op afstand bedienen van het bronapparaat.

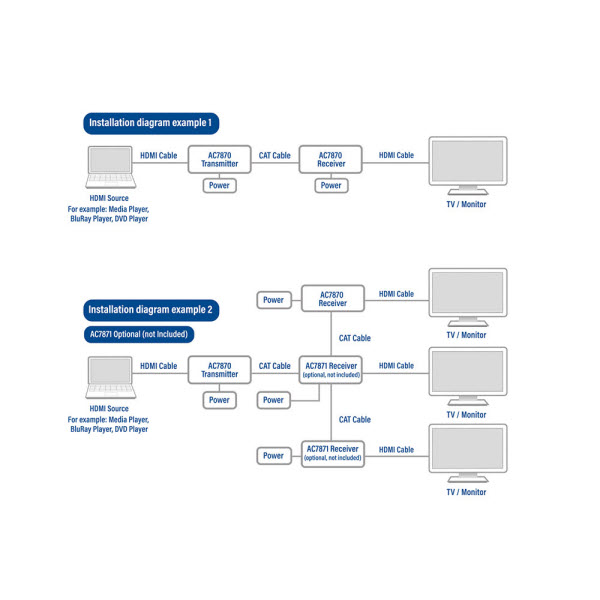

Gebruikersscenario’s

• Point-to-point: De HDMI transmitter is rechtstreeks verbonden met de HDMI receiver via een CAT-kabel tot 150 meter. Dit is de eenvoudigste manier om een HDMI-signaal te verlengen.
• Point-to-point via een netwerkswitch: Dit scenario is te vergelijken met de vorige, alleen wordt in deze situatie gebruik gemaakt van een switch. De HDMI-zender en -ontvanger zijn beide verbonden met de netwerkswitch. De maximale afstand van de zender (transmitter) naar de netwerkswitch is 100 meter. De afstand van de netwerkswitch naar de ontvanger (receiver) is ook 100 meter.
• Point-to-multipoint: De HDMI transmitter (zender) is verbonden met de netwerkswitch via een CAT-kabel tot 100 meter. De switch is verbonden met meerdere HDMI receivers (ontvangers) met een maximale afstand van 100 meter per receiver. Extra HDMI-ontvangers (AC7853) zijn apart verkrijgbaar. Het is mogelijk om tot 253 receivers te verbinden in dit point-to-multipoint scenario.

• Productcategorie        HDMI extender sets
• Aansluitingen 3,5 mm jack, HDMI, RJ45
• Aansluitingen (in)       3,5 mm jack female (x1), HDMI A (full-size) female (x1), RJ45 female (x1)
• Aansluitingen (uit)      3,5 mm jack female (x1), HDMI A (full-size) female (x2), RJ45 female (x1)
• Extender categorie     101-300 m
• Max. extensie afstand             150 m
• Max. extensie afstand (Full HD)        150 m
• Extensie over CATx
• Extensie connector   RJ45
• Extensie protocol       IP
• Max. resolutie @ 60Hz            1920 x 1200
• Chroma sampling      RGB, YCbCr 4:4:4, YCbCr 4:2:2
• Loop-through Ja
• Video signaal HDMI
• Ondersteunde functies          HDCP
• HDCP versie   1.4
• HDMI specificatie       HDMI standard
• Overige signalen         IR
• Voeding             Externe voedingsadapter
• Voedingspecificatie   5.0V DC 1.0A 5.0W
• Bijgeleverd      1x IR Blaster cable (1.5mtr), 1× 20~60KHz IR Receiver cable (1.5 meters) 2x 5V/1A Power Adapter, 1x QiG
• Audioformaten             LPCM 2.0CH, 32KHz, 44.1KHz, 48KHz

Productspecificaties

HDMI-ontvanger | voor gebruik met de AC7852 | 1920x1200@60Hz | IR ondersteuning | montagebeugels

HDMI receiver unit voor gebruik met de AC7852 HDMI over IP Extender Set

Sluit tot 253 receivers aan op de AC7852

Ondersteunt een maximale resolutie van 1920x1200@60Hz, 16:10 ratio, EDID, 4:4:4, video-encoding H.265 en HDCP 1.4

Montagebeugels en IR ontvanger zijn meegeleverd

De AC7853 HDMI ontvanger kan worden gebruikt als extra receiver unit in een point-to-multipoint setup in combinatie met de AC7852 HDMI over IP Extender Set. Sluit tot 253 receivers aan op de AC7852 via een netwerkswitch. In een point-to-multipoint opstelling moet de switch Layer 3, Internet Group Management Protocol (IGMP) en Multicast ondersteunen. De AC7853 wordt geleverd met montagebeugels en een IR ontvanger.



• Productcategorie        HDMI extender sets
• Aansluitingen 3,5 mm jack, HDMI, RJ45
• Aansluitingen (in)       RJ45 female (x1)
• Aansluitingen (uit)      3,5 mm jack female (x1), HDMI A (full-size) female (x1)
• Extender categorie     101-300 m
• Max. extensie afstand             150 m
• Max. extensie afstand (Full HD)        150 m
• Extensie over CATx
• Extensie connector   RJ45
• Extensie protocol       IP
• Max. resolutie @ 60Hz            1920 x 1200
• Chroma sampling      RGB, YCbCr 4:4:4, YCbCr 4:2:2
• Video signaal HDMI
• HDCP versie   1.4
• Voeding             Externe voedingsadapter
• Voedingspecificatie   5.0V DC 1.0A 5.0W
• Bijgeleverd      1x 20~60KHz IR Receiver cable (1.5 meters), 1x Power Adapter 5.0V DC 1.0A 5.0W
• Audioformaten             LPCM 2.0CH, 32KHz, 44.1KHz, 48KHz
